Ligação de Contator Trifásico: Como Fazer Corretamente e Evitar Erros

A ligação correta de um contator trifásico é uma das etapas mais importantes em comandos elétricos industriais. Um erro simples na instalação pode causar desde falhas operacionais até curto-circuito, queima de motores e riscos de acidentes elétricos.

O contator é responsável pelo acionamento de cargas elétricas de potência, principalmente motores trifásicos. Ele permite ligar e desligar equipamentos automaticamente através de um circuito de comando.

Embora o princípio de funcionamento seja relativamente simples, a instalação exige atenção aos bornes, alimentação, proteção elétrica e lógica de acionamento.

Neste conteúdo, você vai entender como funciona um contator trifásico, quais componentes participam da ligação e o passo a passo para realizar a conexão corretamente.

O que é um contator trifásico

O contator trifásico é um dispositivo eletromecânico utilizado para manobra de cargas elétricas de maior potência.

Seu uso é muito comum no acionamento de:

• Motores trifásicos
• Bombas industriais
• Compressores
• Sistemas HVAC
• Máquinas industriais
• Esteiras transportadoras

Ele funciona através de uma bobina eletromagnética que movimenta contatos internos.

Quando a bobina é energizada:

• Os contatos principais fecham
• A carga é alimentada
• O equipamento entra em operação

Quando a bobina desliga, os contatos retornam à posição original.

Estrutura básica de um contator trifásico

Antes de fazer a ligação, é fundamental identificar corretamente os terminais do equipamento.

Terminais de potência

Responsáveis pela passagem da corrente principal.

Normalmente identificados como:

Entrada

• L1
• L2
• L3

Saída

• T1
• T2
• T3

A alimentação trifásica entra pelos terminais L e sai pelos terminais T para o motor.

Bobina do contator

Responsável pelo acionamento eletromagnético.

Geralmente identificada como:

• A1
• A2

Ao aplicar tensão entre A1 e A2, o contator fecha os contatos.

Contatos auxiliares

Utilizados em circuitos de comando.

Os mais comuns:

• NA (normalmente aberto)
• NF (normalmente fechado)

Exemplos:

• 13-14 → NA
• 21-22 → NF

Fabricantes como Schneider Electric, WEG, Siemens e ABB utilizam padronizações semelhantes.

Como funciona a ligação do contator trifásico

A ligação envolve dois circuitos distintos.

Circuito de potência

Responsável por alimentar a carga principal.

Normalmente:

• Motor trifásico
• Bomba
• Compressor

Circuito de comando

Responsável pelo acionamento da bobina do contator.

Pode incluir:

• Botoeiras
• CLP
• Relés
• Sensores
• Temporizadores

Separar potência e comando melhora segurança e manutenção.

Materiais necessários

Antes da instalação, normalmente são utilizados:

• Contator trifásico
• Disjuntor de proteção
• Relé térmico
• Cabos elétricos
• Chave de partida
• Multímetro
• Ferramentas isoladas

Em aplicações industriais, também é comum utilizar:

• Bornes
• Canaletas
• Etiquetas de identificação
• Fonte de alimentação
• Fusíveis

Passo a passo da ligação de um contator trifásico

1. Desligue a alimentação elétrica

Nunca realize qualquer ligação energizada.

Utilize procedimentos de bloqueio e etiquetagem (LOTO) quando aplicável.

A NR-10 estabelece requisitos de segurança em instalações elétricas.

2. Identifique os bornes do contator

Localize corretamente:

• L1, L2, L3
• T1, T2, T3
• A1 e A2
• Contatos auxiliares

A identificação varia levemente conforme o fabricante.

3. Faça a ligação da alimentação trifásica

Conecte as três fases de entrada:

• R → L1
• S → L2
• T → L3

Esses cabos alimentam o contator.

4. Ligue a saída para o motor

Conecte:

• T1 → U
• T2 → V
• T3 → W

Esses terminais seguem para o motor trifásico.

5. Instale o relé térmico

O relé térmico normalmente é instalado após o contator.

Função:

• Proteger o motor contra sobrecarga

Ele monitora corrente consumida pelo motor.

6. Faça a ligação da bobina

A tensão da bobina deve ser compatível com o modelo do contator.

Exemplos comuns:

• 24V
• 110V
• 220V

Ligação típica:

• Fase → botão liga → A1
• A2 → neutro ou segunda fase

Ao energizar A1 e A2, o contator fecha.

7. Configure o selo elétrico

O selo mantém o contator acionado após soltar o botão de partida.

Isso é feito usando contato auxiliar NA.

Exemplo:

• 13-14 em paralelo com botão liga

Esse recurso é muito usado em partidas diretas.

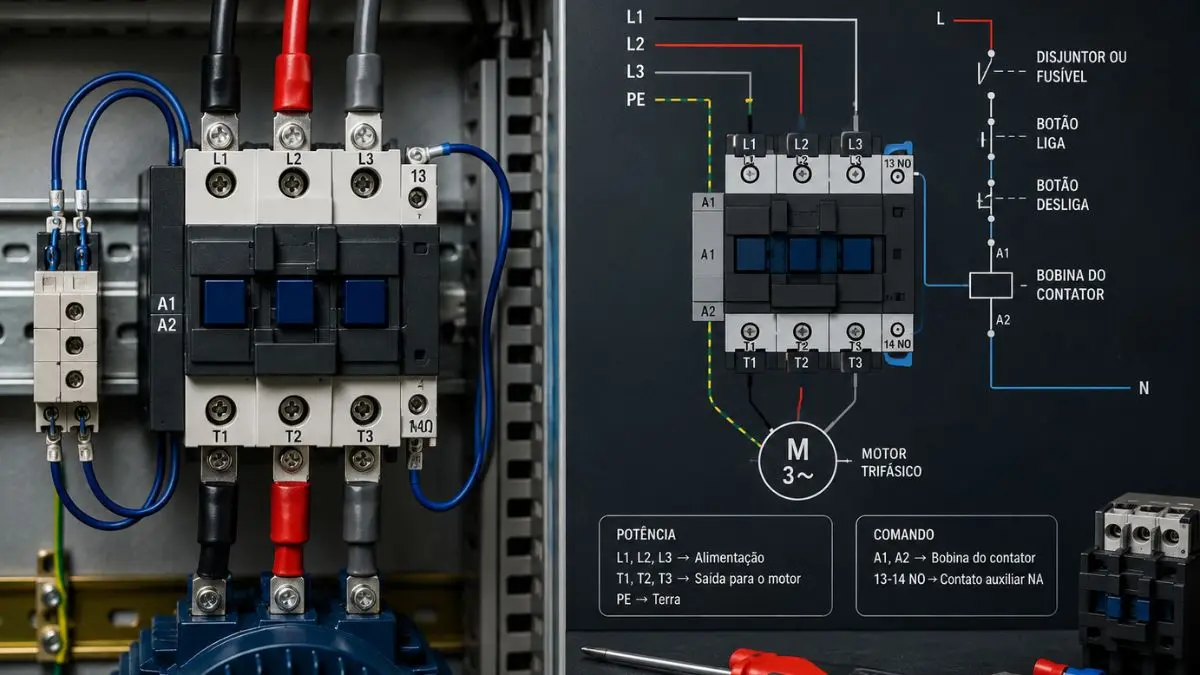

Exemplo básico de ligação de partida direta

Fluxo simplificado:

Potência

Rede trifásica → Disjuntor → Contator → Relé térmico → Motor

Comando

Botão desligar (NF) → botão ligar (NA) → bobina A1

O contato auxiliar mantém o circuito energizado.

Cuidados importantes na ligação

Verifique a tensão da bobina

Erro comum:

Aplicar tensão incorreta em A1/A2.

Isso pode queimar a bobina instantaneamente.

Faça aterramento correto

Motores e painéis precisam de aterramento adequado.

Utilize proteção elétrica

Nunca ligue motores diretamente sem proteção.

Os principais dispositivos incluem:

• Disjuntores
• Fusíveis
• Relé térmico

Dimensione corretamente os cabos

Cabos subdimensionados causam:

• Aquecimento
• Queda de tensão
• Risco de incêndio

Aperte corretamente os terminais

Conexões frouxas geram aquecimento e falhas intermitentes.

Erros mais comuns na ligação de contatores

Inverter potência e comando

Misturar circuitos pode causar falhas graves.

Não usar relé térmico

Isso reduz proteção do motor.

Alimentar bobina com tensão errada

Uma das falhas mais frequentes em manutenção industrial.

Subdimensionar o contator

O contator deve suportar:

• Corrente nominal
• Corrente de partida
• Categoria de carga

Não utilizar proteção contra curto-circuito

Disjuntores e fusíveis são indispensáveis.

Diferença entre ligação monofásica e trifásica

A principal diferença está na alimentação de potência.

Monofásica

Utiliza:

• Fase
• Neutro

Trifásica

Utiliza:

• Três fases

Motores trifásicos oferecem:

• Maior eficiência
• Mais torque
• Melhor desempenho industrial

Categoria de utilização do contator

Os contatores possuem classificações específicas.

As mais comuns:

Categoria	Aplicação
AC-1	Cargas resistivas
AC-3	Motores trifásicos
AC-4	Reversão e frenagem

Motores normalmente usam contatores AC-3.

A IEC define padrões internacionais para dispositivos elétricos industriais.

Como testar a ligação após instalação

Após finalizar:

Verifique continuidade

Use multímetro para confirmar conexões.

Energize o comando primeiro

Teste acionamento da bobina.

Verifique sentido do motor

Se girar invertido:

• Troque duas fases

Monitore aquecimento

Aquecimento excessivo indica problema.

Automação com contatores trifásicos

Na automação industrial, os contatores normalmente são acionados por:

• CLPs
• Relés auxiliares
• Temporizadores
• Sensores industriais

Isso permite controle automático de motores e máquinas.

O futuro dos contatores industriais

Os contatores modernos estão evoluindo rapidamente.

As novas tendências incluem:

• Contatores inteligentes
• Monitoramento remoto
• Diagnóstico preditivo
• Comunicação industrial
• Integração IoT

Isso melhora manutenção e eficiência operacional.
